Description

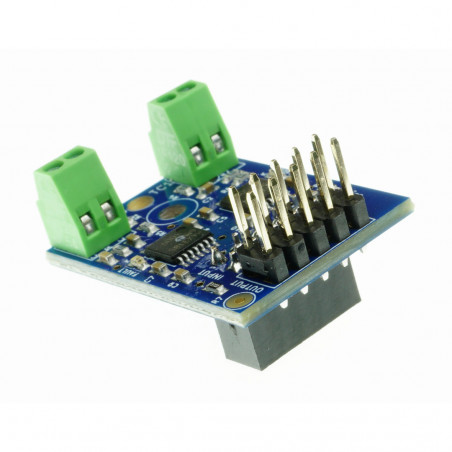

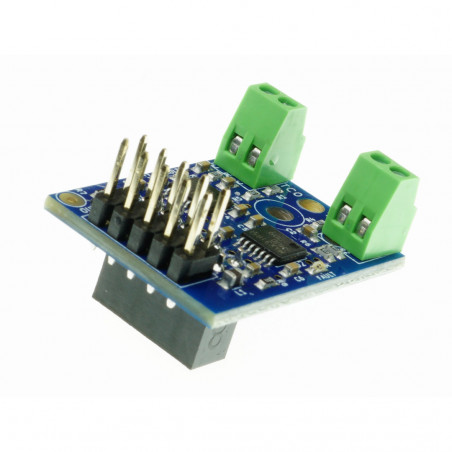

Diese Zusatzplatine wurde speziell für die Duet3D Steuerplatinen entwickelt und ermöglicht den Anschluss von zwei Thermoelementen.
Die Thermoelement-Erweiterung ist mit allen Duet 2- und Duet 3-Hauptplatinen sowie mit der 3HC-Erweiterung kompatibel.

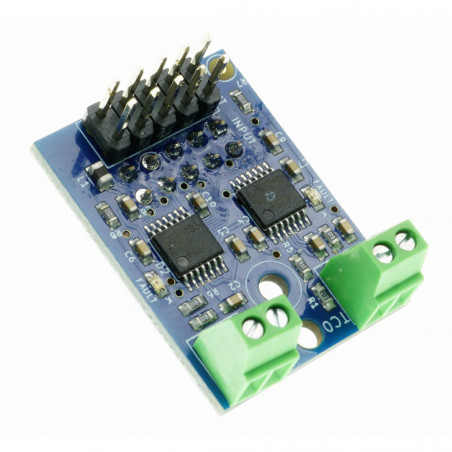

Diese Karte basiert auf dem MAX31856, so dass mehrere Thermoelementtypen (K, J, N, R, S, T, E und B) unterstützt werden.
Mit Hilfe des Moduls MAX31856 wird aus dem analogen Thermoelement-Signal ein digitales Signal gewonnen. Daher ist die Temperaturkontrolle auf Duet-Platinen auch mit sehr präzisen Fühlern möglich, die einen größeren Temperaturbereich haben als normale Thermistoren.
Duet2 Wifi und Duet2 Ethernet unterstützen beispielsweise bis zu zwei überlappende Temperaturfühler-Erweiterungen, wobei zwei weitere auf einer Duex2- oder Duex5-Erweiterungskarte installiert werden können. Das bedeutet, dass bei 4 Erweiterungen insgesamt 8 Thermoelemente unterstützt werden.
Die Erweiterungen für Thermoelemente und PT100-Temperatursensoren können auf der gleichen Grundplatine kombiniert und aufeinander abgestimmt werden.
Für Thermoelemente und Temperatursensoren siehe den entsprechenden Abschnitt auf der Website.
Paket enthält: 1 x Duet3D MAX31856 Thermoelement-Tochterkarte für Duet
Technische Spezifikationen finden Sie im Duet Produkt-Wiki:
Hier finden Sie technische Details und Installationsbeispiele:
Für den Austausch von Meinungen und Fragen, auch technischer Art, können Sie das spezielle Forum besuchen:
Der Artikel, den Sie erhalten, kann je nach Produktionscharge in einigen Merkmalen von dem abgebildeten Artikel abweichen. Dennoch bleibt die Funktionalität erhalten.
